勾配・角度計算ツール｜勾配率・角度・高さ・距離を自動計算

設備や配管、機械部品の設計では、勾配率、角度、高さ、水平距離の関係を確認する場面があります。

この勾配・角度計算ツールでは、既知の値を入力することで、勾配率や角度、高低差、水平距離を計算できます。勾配はパーセント、分数、角度など複数の方法で表されるため、表記の違いを理解せずに換算すると設計や施工時の認識違いにつながります。

本ページでは、ツールの使い方と計算の考え方、入力時の注意点をあわせて解説します。

【この記事で分かること】
・勾配率・角度・高低差の関係
・勾配率と角度を換算する考え方
・勾配・角度計算ツールの使い方
・配管・設備・機械設計での活用例

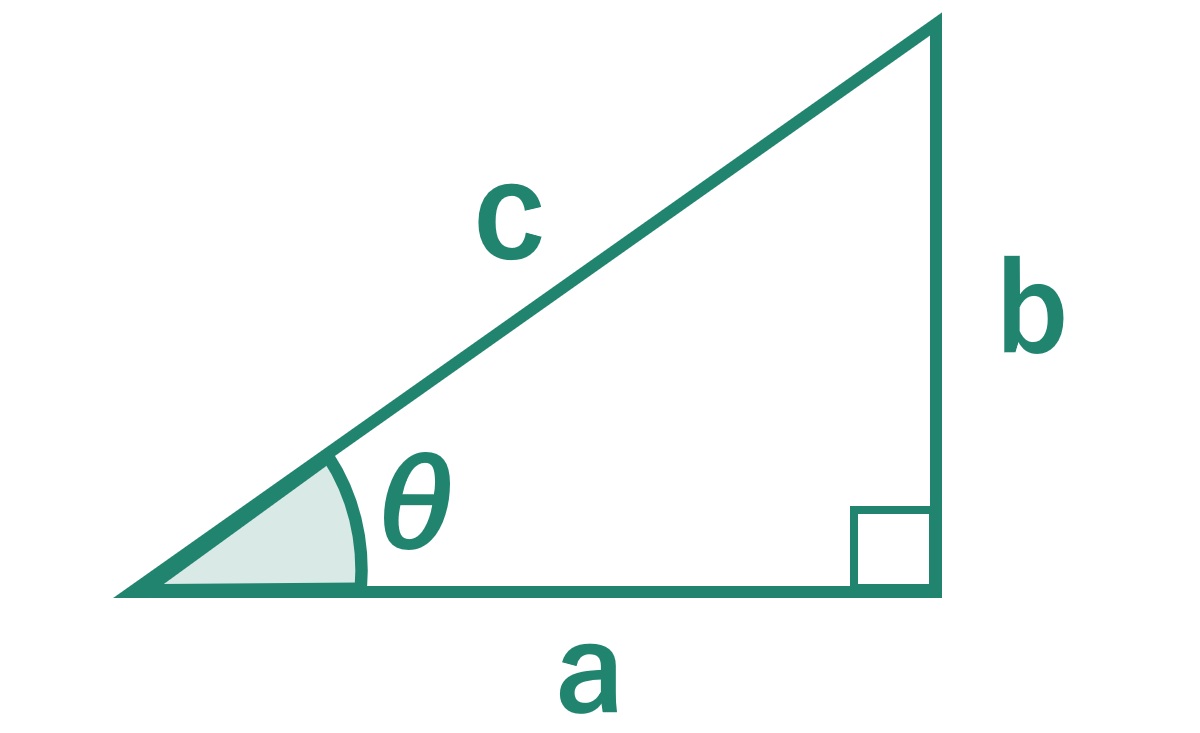

直角三角形の２辺から傾斜角度θ（勾配）と残りの１辺を求めることができます。

• 辺 ab → 角度θ（勾配）、辺 c
• 辺 ac → 角度θ（勾配）、辺 b
• 辺 bc → 角度θ（勾配）、辺 a

辺abから算出

辺acから算出

辺bcから算出

免責事項

• 本ツールに入力されたデータは、保存・計測を一切行っておりません。
• 提供する機能や結果については、十分な検証を行っておりますが、その正確性や完全性を保証するものではありません。
• 本ツールの利用により生じたいかなる損害についても、当方は一切の責任を負いかねます。
• 仕様や結果に関するお問い合わせには対応いたしかねますので、あらかじめご了承ください。

設計図面において角度や勾配は、部品の形状・配置・加工精度、さらには建設現場での安全性や施工品質に直結する重要な要素です。しかし、角度や勾配の表記方法や単位の違いを正しく理解していないと、加工現場や施工現場との認識ズレや誤差の原因になります。

以下では、角度・勾配の単位、変換方法、計算式、三角関数の活用まで、製造業・建設業双方の実務に役立つ知識を体系的に解説します。

■ 弧度法（ラジアン、rad）

円の半径と同じ長さの弧がつくる中心角を1ラジアンとして角度を表す方法で、数学・物理・プログラミングで多用されます。

• 1周（360°）＝2πラジアン
• 1ラジアン=57.3度

■ 度数法（deg）

円の1周を360度として角度を表す方法です。

■ 60分法（度分秒、DMS）

度数法の1度を60等分したものを1分、1分を60等分したものが1秒とする表示法です。

• 1度（°）＝60分（′）
• 1分（′）＝60秒（″）

例：12°20′44″ / 12度20分44秒

■ 勾配の表記（建設業）

建設業では、角度ではなく「勾配」で表すことが多く、以下の方法があります：

• 百分率　　 10％（垂直/水平 × 100）
• パーミル　100‰（垂直/水平 × 1000）
• 割分　　　 1: 10（垂直1に対して水平10）

■ CAD・CAMでの注意点

• 製造業のCADでは弧度法で内部処理される場合があり、単位設定ミスが加工精度に影響します。
• 建設業の施工図では、勾配を角度に変換する場面があり、単位の確認が必須です。

■ 弧度法 θ(rad) ↔ 度数法 θ(deg) の変換

• θ(rad) = θ(deg) × π / 180
• θ(deg) = θ(rad) × 180 / π

例：π/6ラジアン → 30°

■ 度数法の小数点表記 ↔ 度分秒（DMS）変換

例：12.3456°
・度：12
・分：0.3456 × 60 = 20.736 → 20
・秒：0.736 × 60 = 44.16
→ 12°20′44.16″

例：12°20′44.16″
・整数部：12
・小数部：(20×60 + 44.16) ÷ 3600 = 0.3456

→ 12.3456°

■ 勾配 ↔ 角度

例：角度36.87° → 勾配 = tan(36.87°) ≒ 0.75（75％）

■ 三角形の角度計算（余弦定理）

辺 a = 5cm、b = 7cm、c = 8cm
cos C = (a² + b² – c²) / 2ab = (25 + 49 – 64) / 70 = 0.1429
C = arccos(0.1429) ≒ 81.78°

■ 傾斜角の計算（直角三角形）

高さ = 3cm、底辺 = 4cm
tan θ = 3 / 4 → θ = arctan(0.75) ≒ 36.87°

■ 穴位置の角度計算（円周上）

円周上に等間隔で4つの穴を配置 → 各穴の中心角：360° ÷ 4 = 90°

■ 直角三角形

角度θ = 30°、隣辺 = 10cm → 対辺 = tan(30°) × 10 ≒ 5.77cm

■ 任意三角形（正弦定理）

角A = 45°、辺a = 10cm、角B = 60°
b = a × sin B / sin A = 10 × sin 60° / sin 45° ≒ 12.25cm

• 単位の混在による誤差に注意
• CADソフトの角度設定を確認（度・ラジアン・勾配）
• 加工現場との情報共有は「単位明記」が基本
• Excelやスクリプトでの自動変換も活用可能

勾配1％は何度ですか？

勾配1％を角度に換算すると、約0.573度です。勾配1％とは、水平距離100に対して高さが1変化する傾きを意味します。例えば水平距離が1,000mmの場合、高低差は10mmです。勾配率から角度を求める場合は、「角度＝arctan（勾配率÷100）」で計算できます。

勾配と角度の違いは何ですか？

勾配は高さの変化を割合で表したもの、角度は傾きを度（°）で表したものです。例えば勾配100％は、水平距離100に対して高さが100変化する傾きで、角度では45度になります。設計図面では、用途によって「1％」「1/100」「0.573°」など異なる表し方が使われます。

勾配1/100とはどのような意味ですか？

勾配1/100とは、水平距離100に対して高さが1変化する勾配です。例えば水平距離が1,000mmなら高低差は10mm、10mなら高低差は100mmになります。勾配率では1％、角度に換算すると約0.573度です。

配管設計ではどの程度の勾配が必要ですか？

配管に必要な勾配は、排水・ドレン・蒸気配管などの用途や、配管径、流体、設備仕様によって異なります。例えば「1/100」の勾配であれば、水平距離1mにつき10mmの高低差が必要です。実際の設計では一律の勾配を設定せず、設備仕様や適用する設計基準・規格を確認して決定します。

• 単位（度・ラジアン・購買）の確認
• 三角関数の使い方を理解
• 図面と加工・施工指示の整合性をチェック
